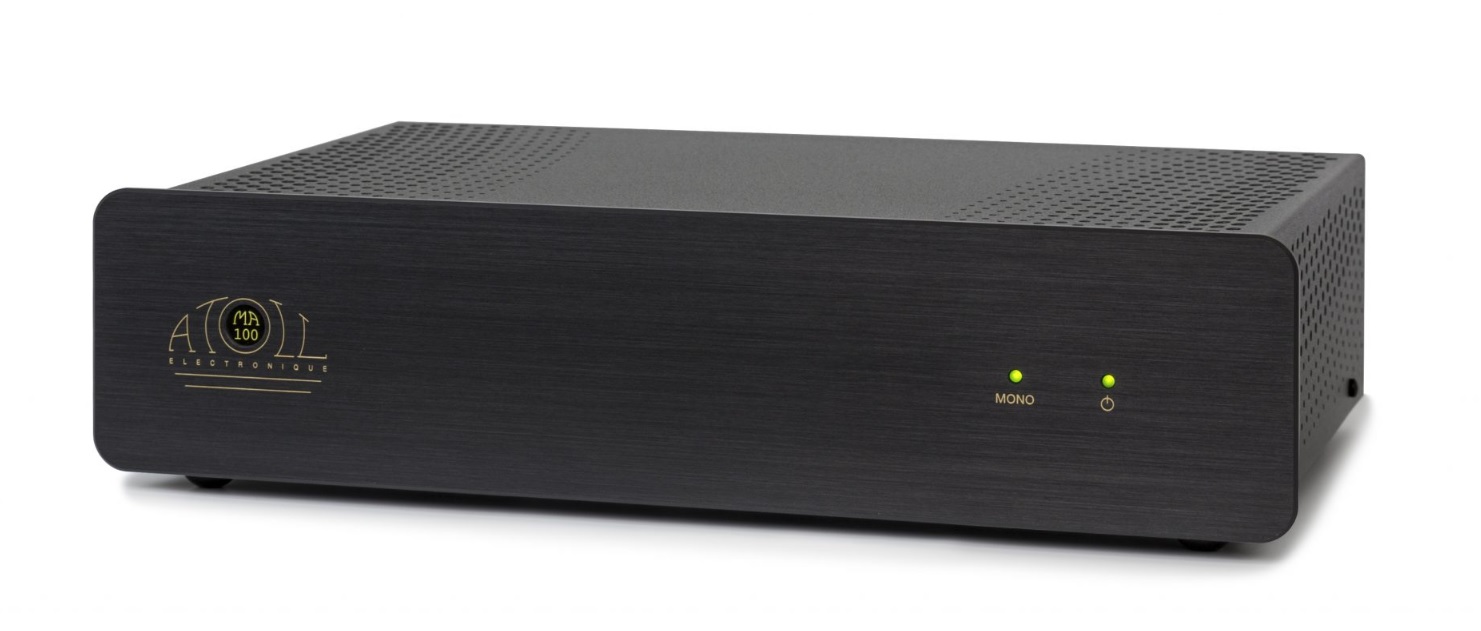

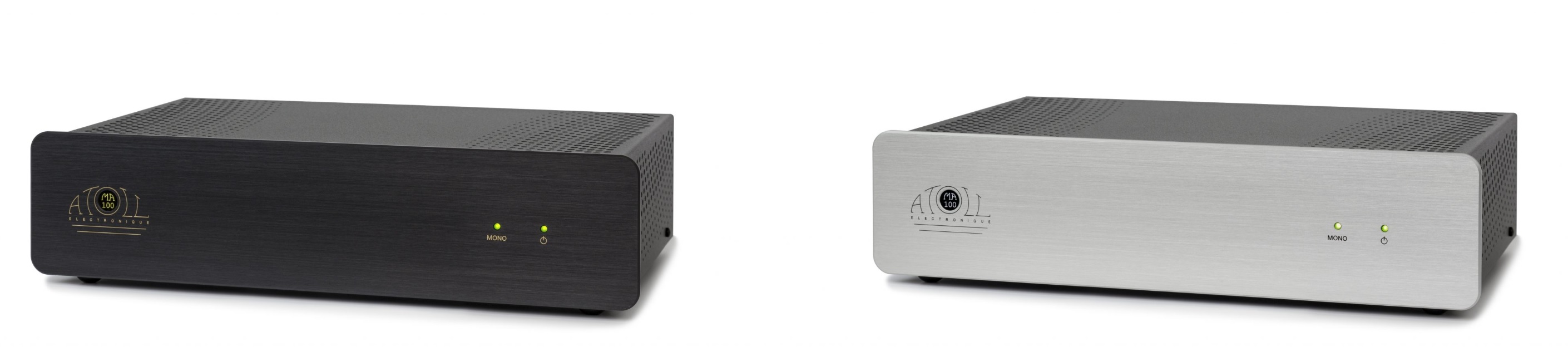

MA100 minivõimsusvõimendi sobib enamiku HIFI või audio-video rakenduste jaoks. Väga skaleeritav, seda saab kasutada üksi või bi-võimenduses.
Seda saab siduda integreeritud võimendi või ATOLL eelvõimendiga.
See on monoplokiks sillatav sisemise lüliti kaudu Standardvarustuses on 12 V Trigger sisend (otsesüüde koos eelvõimendiga).
4 mm paksune harjatud alumiiniumist esipaneel
2 × 60 Wrms / 8?.
170 VA toroidtrafo.
Filtreerimiskondensaatorid: 2×6800 ?F.
Sillatav monoblokk.
12V päästiku sisend.
Tasakaalustatud diskreetsete komponentide helietapid.
MOS-FET jõutransistor.
Väljundastmete polarisatsioon klassis A/B.
Kahepoolsed nikli/kuldse viimistlusega trükkplaadid.
Sillatav monoblokk.

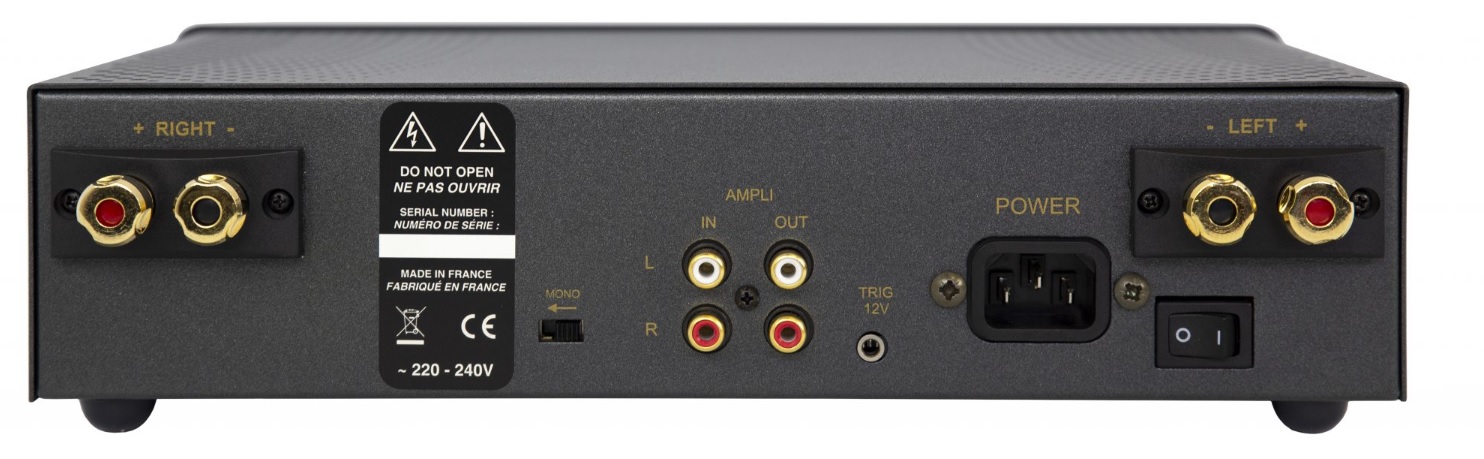

ÜHENDUS
1 x RCA sisend.
1 x RCA väljund.
1 x 12V päästiku sisend.
Kruviklemmid, kullatud kontaktid.
Väline stereo/mono lüliti.
TEHNILISED ANDMED
Võimsus Wrms/kanali/8 ?: 2×60 W (1×150 W mono)
Võimsus Wrms/kanal/4 ?: 2×80 W (1×165 W mono)
Impulsi võimsus: 100 W
Toide: 170 VA
Kondensaatorite kogumaht: 16 600 µF
Kirjete arv: 2
Sisendtakistus: 220 k?
Tundlikkus: 1,68 V
Signaali/müra suhe: 100 dB
Moonutused 1 kHz juures: 0,05% / (10W)
Ribalaius: 5 Hz – 200 kHz
Tõusmisaeg: 2 µs
Mõõdud: 320×227×83 mm
Kaal: 4 kg

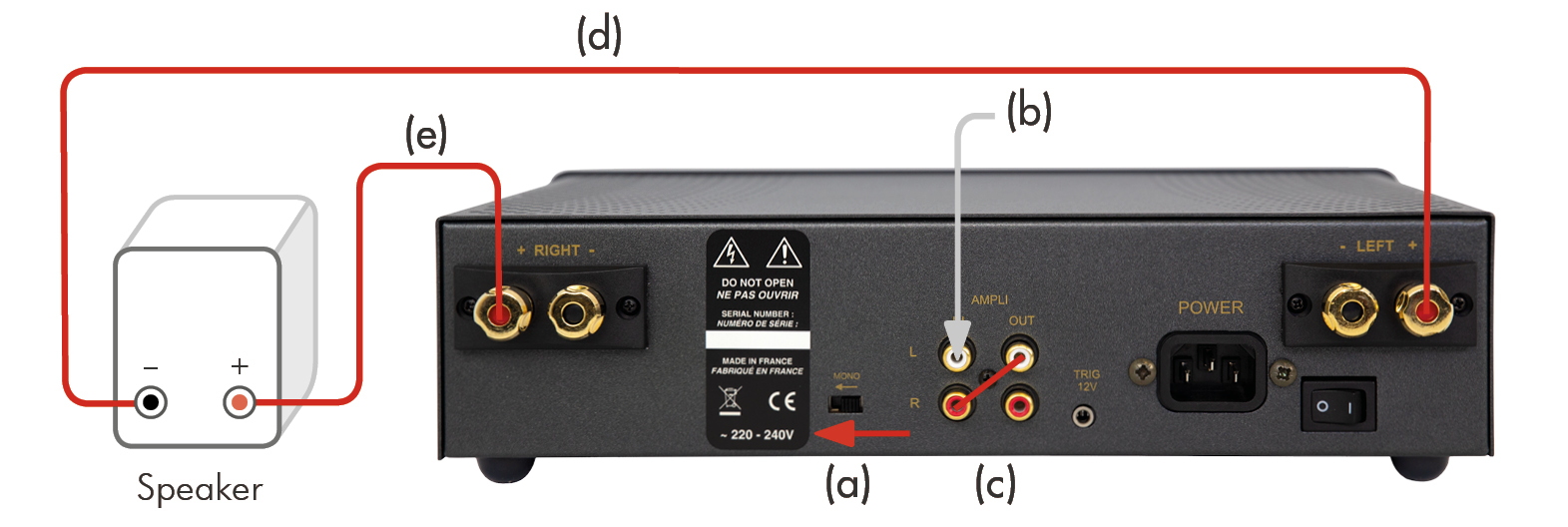

SEADISTAMINE MONOREŽIIMIS ( SOOVI KORRAL)
Teie seadet saab kasutada MONO toiteallikana. Siin on sammud võimendi monorežiimi lülitamiseks:
– Lülitage seade välja ja ühendage lahti kõik kaablid:
(a) Pöörake lüliti (3) asendisse MONO (vasakule).
(b) Ühendage signaal (eelvõimendist) valge ampli sisendiga.
(c) Ühendage AMPLI IN pesa (4) (punane) kaabli abil AMPLI OUT pesaga (5) (valge).
– Ühendage kaablid kõlariga, nagu allpool näidatud:
(d) Vasakpoolne väljund (punane) musta kõlari sisendisse.
(e) Parempoolne (punane) väljund punase kõlari sisendisse.
